2CL4509H kõrgepinge diood|9KV 450mA mikrolaineahju alaldi diood
Kõrge töökindlusega 9kV kõrgepinge silikoondiood mikrolaine magnetroni toiteallika jaoks
2CL4509H on 9KV 450mA kõrgepinge räni alaldi diood, mis on mõeldud mikrolaineahju magnetroni toiteallikate, kõrgepingetrafode ja tööstuslike alaldirakenduste jaoks. Usaldusväärne OEM-tarnija.
9KV korduva tipp-tagurpidi pingega (VRRM) ja 450 mA keskmise pärivooluga (IF(AV)) tagab 2CL4509H stabiilse kõrgepinge alalduse, väikese vastupidise lekkevoolu, suurepärase liigpingevõime ja pikaajalise töökindluse nõudlikes mikrolainerakendustes.
Seade on optimeeritud kõrgepinge alalisvoolu muundamiseks mikrolaineahjudes, kus on vajalik töökindel töö kõrge pinge all ja korduva toitelülituse tingimustes.
Toote ülevaade
- Toote nimi: 2CL4509H kõrgepinge diood
- Tootekategooria: Kõrgepinge alaldi diood
- Seeria: 2CL45H mikrolaine kõrgepinge dioodide seeria
- Tehnoloogia: Silicon PN Junction Rectifier
- Kasutamine: mikrolaineahju magnetroni kõrgepinge toiteallikas
Põhifunktsioonid
1. Kõrgepinge alaldusvõimalus
* Korduv tipp-tagurpidi pinge: 9KV
* Laviini läbilöögipinge: suurem või võrdne 9,5 KV
* Mõeldud mikrolaineahju kõrgepingeahelatele
* Suurepärane pingetaluvus
2. Kõrge voolu käsitsemine
* Keskmine edasivoolu vool: 450 mA
* Edasine liigvool: 30A
* Sobib suure võimsusega mikrolaineahju rakendustele
3. Madal lekkevool
* Vastupidine lekkevool: 5 μA või sellega võrdne
* Vähendab ooterežiimi voolukadu
* Parandab vooluahela tõhusust ja töökindlust
4. Kõrge töökindlusega disain
* Kvaliteetne ränikiibi struktuur
* Stabiilne elektriline jõudlus
* Suurepärased termilised omadused
* Pikk kasutusiga
Elektrilised omadused
(Ta=25 kraadi, kui pole teisiti määratud)
|
Parameeter |
Sümbol |
Väärtus |
Üksus |
|
Korduv tipp-tagurpidi pinge |
VRRM |
9 |
KV |
|
Keskmine edasivoolu vool |
IF(AV) |
450 |
mA |
|
Edasisuunaline liigvool |
IFSM |
30 |
A |
|
Pöördpingevool |
IRSM |
100 |
mA |
|
Esivoolu tipppinge |
VFM |
Vähem kui 10 või sellega võrdne |
V |
|
Vastupidine lekkevool |
IRRM |
Väiksem või võrdne 5-ga |
μA |
|
Laviini läbilöögipinge |
VBR |
Suurem või võrdne 9,5 |
KV |
|
Ristmiku temperatuur |
Tj |
130 |
kraadi |
|
Säilitustemperatuur |
Tstg |
-40~+130 |
kraadi |

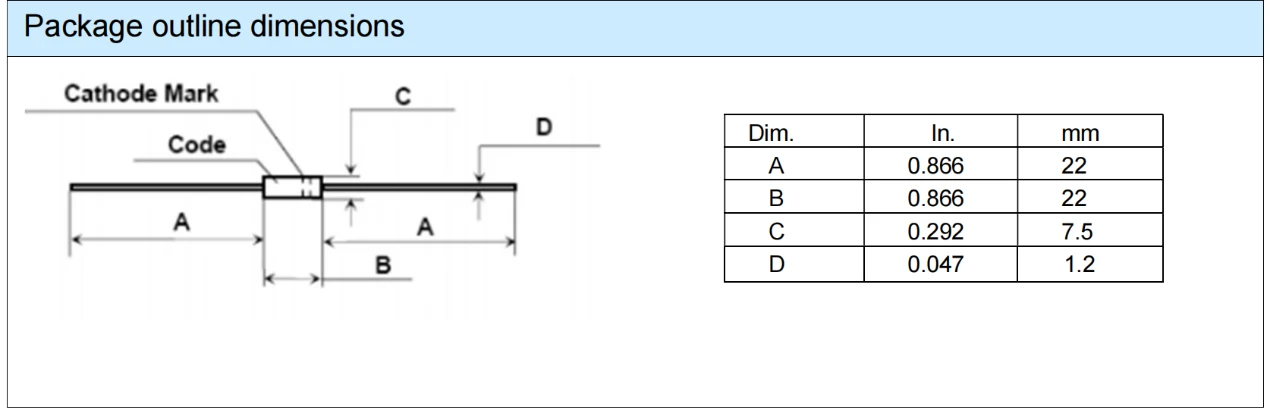

Mehaanilised spetsifikatsioonid
Pakendi struktuur
Valatud kõrgepinge aksiaaldiood
Mõõdud:
* Korpuse läbimõõt: Φ7,5 mm
* Korpuse pikkus: 22 mm
* Juhtme läbimõõt: Φ1,2 mm
Kompaktne aksiaalne struktuur võimaldab hõlpsat paigaldada mikrolaineahju kõrgepingesõlmedesse ja toitemoodulitesse.
Tüüpilised rakendused
Mikrolaineahju kõrgepinge toiteallikas
2CL4509H peamine rakendus on mikrolaineahju magnetroni toiteallikate alaldusahel.
Rakendused hõlmavad järgmist:
* Mikrolaineahju kõrgepinge dioodmoodulid
* Magnetroni juhtimisahelad
* Kõrgepinge trafo alaldi ahelad
* Kõrgepingekondensaatorite laadimisahelad
Mikrolaine töö ajal muudab diood trafo kõrgepinge vahelduvvoolu väljundi kõrgepinge alalisvooluks, mida vajab magnetron.
Tööstuslikud kõrgepingerakendused
Lisaks mikrolaineahjudele saab 2CL4509H kasutada ka:
* Kõrgepinge alalisvoolu toiteallikad
* Kondensaatorite laadimisseadmed
* Tööstuslikud elektroonikaseadmed
* Kõrgepinge testimisinstrumendid
* Spetsiaalsed võimsuse muundamise süsteemid
Kõrgpingedioodi 2CL4509H eelised
Usaldusväärne kõrgepinge jõudlus
9KV pöördpinge nimiväärtus tagab stabiilse töö kõrgepinge keskkondades.
01
Tugev ülepingekindlus
30A edasiliikumise võime aitab taluda käivitusvoolu mõju ja mööduvaid ülekoormustingimusi.
02
Väike võimsuskadu
Madal lekkevool ja optimeeritud ränitehnoloogia parandavad energiatõhusust ja vähendavad soojuse teket.
03
Kompaktne disain
Väike aksiaalne pakett võimaldab integreerida piiratud{0}}ruumi mikrolaine toiteallika konstruktsioonidesse.
04
2CL45H seeria kõrgepinge dioodide perekond
2CL45H seeria pakub mikrolaineahjude kõrgepingerakenduste jaoks erinevaid pingereitingut.
|
Tüüp |
Hinnatud väärtused |
Temp. Seisund |
Elektrilised omadused |
Mõõtmed |
||||||
|
VRRM |
IF(AV) |
IFSM |
IRSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φkeha*L, φplii |
|
|
[KUI=IF(AV] |
[VR=VRRM] |
|||||||||
|
KV |
mA |
A |
A |
kraadi |
kraadi |
V |
μA |
μS |
mm |
|
|
2CL4509H |
9 |
500 |
30 |
0.1 |
130 |
-40~+130 |
10 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
2CL4512H |
12 |
500 |
30 |
0.1 |
130 |
-40~+130 |
12 |
5 |
--- |
Φ7.5*22/Φ1.2 |
See seeria on mõeldud tootjatele, kes vajavad mikrolaineahjus kõrgepinge alaldamiseks usaldusväärseid asendus- ja OEM-lahendusi.
OEM- ja kohandatud tootmisteenus
Pakume professionaalseid kõrgepingedioodide tootmisteenuseid:
✔ Kohandatud pingereitingud
✔ Kohandatud praegused spetsifikatsioonid
✔ Kohandatud pakendi kujundus
✔ OEM / ODM tootmine
✔ Masinatootjate hulgitarne
Sobib:
* Mikrolaineahjude tootjad
* Kõrgepinge toiteallikad
* Elektroonikakomponentide turustajad
* Tööstusseadmete tarnijad
KKK
K: Mis on 2CL4509H diood?
V: 2CL4509H on 9KV 450mA kõrgepinge ränialaldi diood, mida kasutatakse peamiselt mikrolaineahju magnetroni kõrgepinge toiteallikates.
K: Mis on 2CL4509H nimipinge?
V: 2CL4509H korduv maksimaalne pöördpinge on 9 KV.
K: Kus kasutatakse 2CL4509H?
V: Seda kasutatakse tavaliselt mikrolaineahjudes, magnetroni toiteallikates, kõrgepinge alaldi ahelates ja tööstuslikes kõrgepingeseadmetes.
K: Kas 2CL4509H sobib mikrolaineahju parandamiseks?
V: Jah. 2CL4509H on loodud spetsiaalselt mikrolaineahju kõrgepinge alaldistamiseks ja seda kasutatakse laialdaselt kõrgepinge dioodikomponendina.
