Toote ülevaade

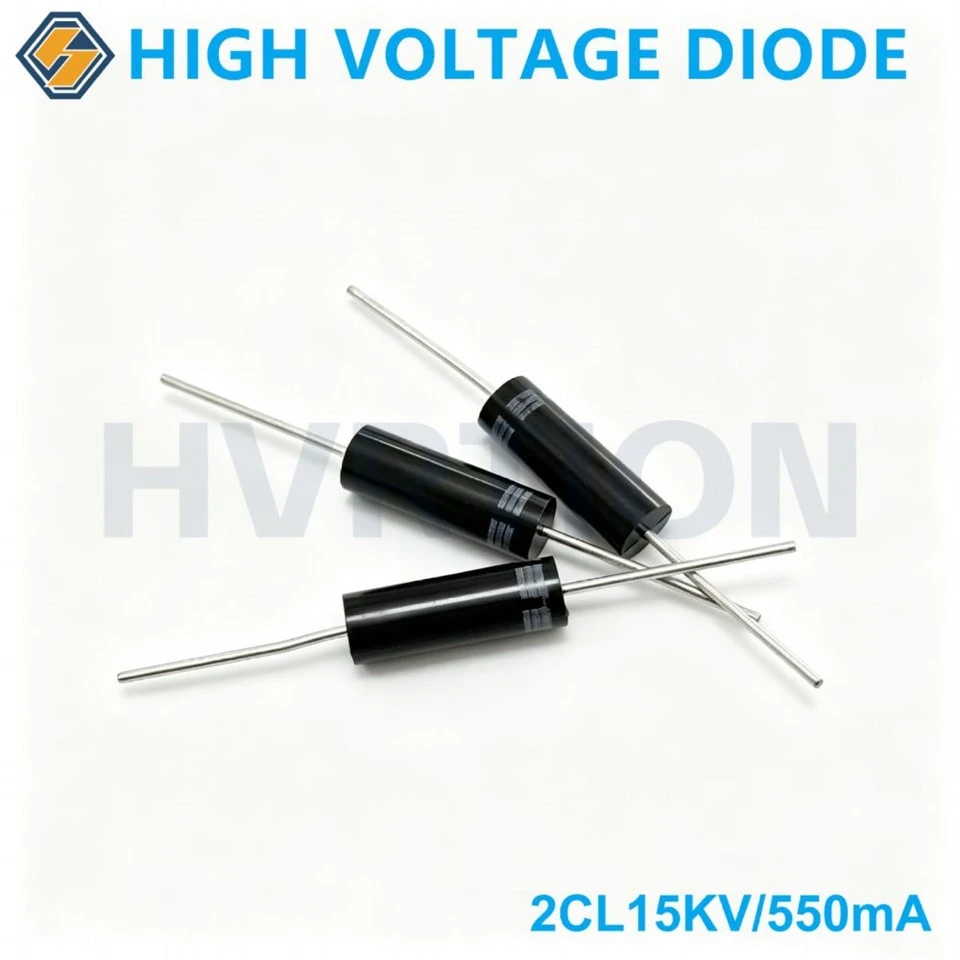

2CL15KV550MA on 15KV 550mA kõrgepinge räni alaldi diood, millel on madal lekkevool, kõrge liigpingevõime ja usaldusväärne jõudlus röntgeni-, laser- ja tööstuslike HV rakenduste jaoks.
15 kV korduva tipp-tagurpidi pinge (VRRM) ja 550 mA keskmise pärivooluga diood tagab suurepärase elektrilise stabiilsuse, kõrge liigpingekindluse ja usaldusväärse töö kõrgepinge võimsuse muundamise süsteemides.
Seade on optimeeritud rakenduste jaoks, mis nõuavad kõrgepinge isolatsiooni, madalat lekkevoolu ja pikaajalist{0}}töökindlust.
Peamised omadused
✔ 15KV kõrgepinge nimiväärtus
✔ 550mA edasivoolu
✔ 35A liigpinge voolu võime
✔ Madal vastupidine lekkevool Vähem kui 5 μA või sellega võrdne
✔ Kõrge rikkepinge 16,5 KV või suurem
✔ Räni kiire taastamise tehnoloogia
✔ Kompaktne aksiaalpakett
Elektrilised omadused
|
Parameeter |
Väärtus |
|
Mudel |
2CL15KV550MA |
|
VRRM |
15 KV |
|
IF(AV) |
550mA |
|
IFSM |
35A |
|
VFM |
12V Max |
|
IFM |
550mA |
|
IRRM |
5μA Max |
|
VBR |
Suurem või võrdne 16,5 KV |
Katsetingimus: Ta=25 kraadi
Pakendi mõõtmed
φ7,5 × 22 mm
Juhtme läbimõõt: φ1,2 mm
Tüüpilised rakendused
Kõrgepinge elektrisüsteemid
* HV alaldi ahelad
* Kõrgepinge alalisvoolu tarned
* Kondensaatorite laadimisseadmed
Meditsiinielektroonika
* Röntgenikiirguse generaatori toitemoodulid
* Kõrgepingetoru ahelad
Tööstusseadmed
* Laseri toitesüsteemid
* Elektrostaatilised generaatorid
* Tööstuslikud testimissüsteemid
Eelised
Kõrgepinge stabiilsus
15KV blokeerimispinge võime tagab usaldusväärse töö karmides elektrikeskkondades.
Kõrge vooluvõime
550 mA pidev edasivool toetab suure võimsusega rakendusi.
Tööstuslik töökindlus
Mõeldud pikaks tööeaks ja stabiilseks tööks.
